特 徴





 無段階周速調整

 ワイヤー収納キャパシティ

 選べるHFモーター

 ワイヤーの周速は0〜22m/secの間で任意に調整可能です。

 コンパクトな外寸法に関わらず、20メートルのワイヤーを収納します。(標準パッケージ)

 HFモーター18kW, 22kWが使用可能であり、それらはウォールソー8-20HF,CBK, 6-12HFにも使用可能です。油圧バージョンもございます。

 優れた駆動能力

 イージー・スタート

 自動テンション、送り調整

 メインプーリー円周上に配置された2つのサテライトプーリーは、メインプーリーを包み込むようにワイヤーを接触させます。メインプーリー外周の3/4に及ぶ接触面積は大パワーを効率よくワイヤーの駆動力に変換します。

 また、メインプーリーのプーリーラバーには、濡れた状態でもスリップを最少に抑えるために専用のコンパウンドを開発し配合しました。

 トルク重視の特性に振られたHFモーター、効率的な駆動能力、そしてHFペントパックに内臓されるソフトウェアが、被切断物の角を予め削り落すことも、特別な技術を用いることもなく、ほとんどの場合、簡単に始動可能です。 また、始動時の角落としのために逆回転モードも有しております。

注)逆回転モードではワイヤー周速が制限されます。

 ペントパックを制御する高い計算能力のCPUと反応速度に優れるデジタルサーボにより駆動されるDCモーターは切断状況の変化に瞬時に対応します。

 ほとんどの場合、始動から切断終了まで制御されていることすら理解できないほどのスムースさです。 エアコンプレッサーやエアシリンダーを別途用意する必要もありません。

 イージー・セットアップ

 イージー・クリーニング

 並外れた切断性能

 ループ状のワイヤーを一度切断することなく下部の自在プーリーを含むすべてのプーセットできるように3P8はデザインされております。

 各コンポーネンツは簡単に分離し、清掃可能です。

 通常の鉄筋コンクリートでは、3〜6/h, 高配筋コンクリートやフリント石や玉砂利を多く含むコンクリートでも1.5〜3/hの切断速度を誇ります。

 実戦的で実用的な防護カバー

 簡単なメンテナンス

 軽量モジュラー設計

 ワイヤーセット後も簡単に取り付け取り外し可能な防護カバーは、ワイヤー破断の際に機械本体と作業者を保護します。 また、大切なHFモーターや送りモーターを比較的きれいに保ちます。

全てのプーリーは2枚のディスクでプーリーラバーを挟み込みボルト&ナットで締め付ける構造です。

 プーリーラバーの交換は通常の工具で簡単に行えます。

 また、すべてのベアリングは外側からシールされています。

 簡単に分離可能コンポーネンツはコアドリルとしても使用可能なモジュラー設計を採用しました。各コンポーネンツは25Kg以下に抑えられており、可搬性能に優れます。



  変更された主なモジュールは下記の通りです。

  メインプーリー組、油圧送りSBへの換装でペントパック15・20・25に対応する油圧駆動バージョンに変更する事も可能です。

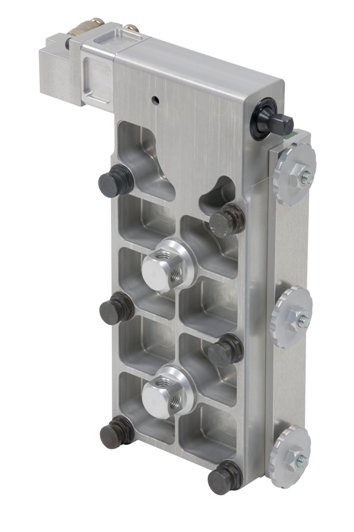

  新型のSB、下記3種類はは支柱の上から差し込まなくても好きな位置で横から取り付け可能です。

 ベースプレート&バックサポート

電動送りSB

手動送りSB

油圧送りSB

油圧バージョン3P8WST-HYD
